线钩式内转子绕线机HIM-03 （铁芯对象：内转子）
HIM-03是用日特独有的全新绕线方式，即不采用线嘴在槽部的开口处直接绕线，而采用配置在铁芯上下的两个线钩将线材引入铁芯槽内的绕线方式。（专利注册号第2002-3380885）
本机在线钩部设有NC排线控制系统，可任意控制，因此可对应于线圈尾部。
 |
|---|

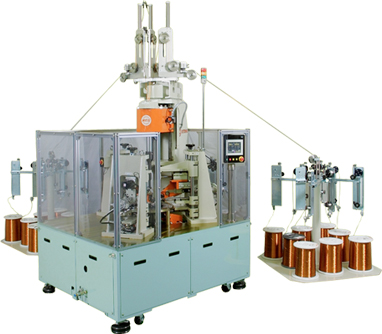

| HIM-03 |
特点
- 由于线嘴没有放入槽部，因此在槽的大部分空间都可以进行绕线，从而大大提高了槽满率。
（参考值）插入方式约为85% 线钩方式约为70% 线嘴方式约为50% - 通过直绕可降低尾线，产品实现小型化。
- 铁芯内侧设有挡板，窄小的槽孔也可进行多股绕线。
- 由于线嘴不放入槽内，窄小的槽孔也可进行粗线的绕线。
| 型 号 | HIM-03 |
|---|---|
| 铁芯尺寸 | 外径： ø75mm～ ø130mm 内径： ø40mm～ ø85mm 叠厚：20mm～80mm |
| 适用线径 | 单线：1.6mm以下 多股线：0.55*16根以下 |
| 绕线转数 | 3秒/T（根据绕线规格不同） |
| 线嘴转动角度 | 任意（NC）（线钩形专用） |
| 上下冲程 | 任意（NC）（有线钩上下位置调整） |
| 铁芯分度 | 任意（NC） |
| 绕线宽度（排线） | 任意（NC） |
| 控制轴数 | 9轴 伺服马达 |
| 电源 | AC200V ±10% 3相 50/60Hz |
| 气源 | 约0.5MPa以上 |
| 机器尺寸 | 约1,400(W)×1,200(D)×2,420(H)mm |
| 机器重量 | 约1,800kg |
