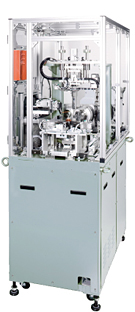

单飞叉转子马达绕线机HAM-0150
 |
|---|
| HAM-0150 |
特点
- 搭载有最新型的日特独特的控制系统,可高速绕线的单飞叉绕线机.。
- 夹线装置由NC控制,可正确的进行调整。
- 由于铁芯分度、コンミカバー 挂钩导向器都由NC控制，可高速、高精度的运行。因此可以沿着铁芯的形状正确的绕线。
- 因安装了传送单元、可进行包括前后工程在内的全自动生产。
| 规格 | HAM-0150 |
|---|---|
| 铁芯尺寸 | 外径： ø75mm～ ø130mm
叠厚：20mm～80mm |
| 轴径 | ø5～ ø10mm |
| 转换器外径 | ø20～ ø30mm |
| 转换器高度 | 5～15mm |
| 槽数 | 5以上 |
| 分段数 | 槽数的1-3倍 |
| 适用线径 | ø0.1～ ø0.8mm |
| 飞叉转数 | Max. 4,000rpm |
| 控制轴数 | 7轴伺服马达 |
| 电源 | AC200V ±10% 3相 50/60Hz |
| 消耗电力 | 约5KVA |
| 气源 | 约0.4MPa以上 |
| 机器尺寸 | 约1,100(W)×630(D)×1,600(H)mm |
| 机器重量 | 约1,000kg |
