滑落式线圈绕线机BSW-100

BSW-100是为风扇马达、洗衣机用马达等待殊小型马达而开发的。线圈绕置在旋转台的转移工装上,通过线圈自身的重力自动落入转移工装中的线圈绕线机。

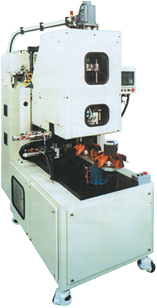

BSW-100  width=
BSW-100

特点

  • 由5轴伺服马达控制(飞叉/绕线工装移动/夹具翻转/引线夹(2轴)
  • 通过在触摸屏上输入,可保存20个机种以上。
  • 2极/4极/6极、主线圈、辅助线圈、连续绕/非连续绕等都可通过触摸屏来设定。

BSW-100绕线机基本规格

型 号 BSW-100
绕线头数 1
适用线径 ø0.15~1.0mm
绕线转数 Max. 3,000rpm
飞叉轨迹 SDT ø200mm Max. ø250mm
线圈步数 Max. 4步
转台 1
绕线计数 Max. 总计999圈
绕线方法 连续绕/非连续绕
绕线方向 CW/CCW
引线钳子 1
切线 1
电源 AC200V ±10% 3相 50/60Hz
气源 约0.5MPa以上
机器尺寸 1,600(W)×1,000(D)×2,200(H)mm
机器重量 约1,000kg
