台式多轴绕线机BOS Series

BOS系列是由伺服马达驱动的紧凑型且具有高性能的台式绕线机。
机体由铸铁加工而成,刚性很强。用5面加工机进行一体化加工,大大提高了组装的精度。因而部件数量少,构造简单,维修也非常的容易。
可根据生产方式、线的规格相应的变更。

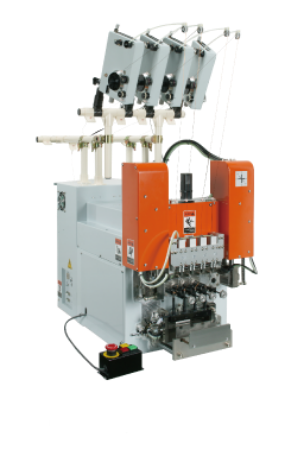

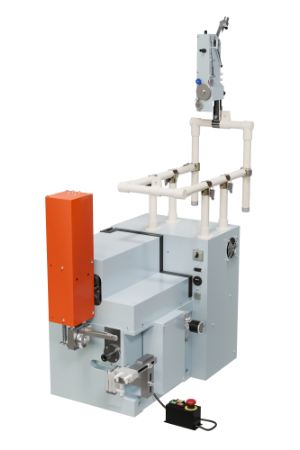

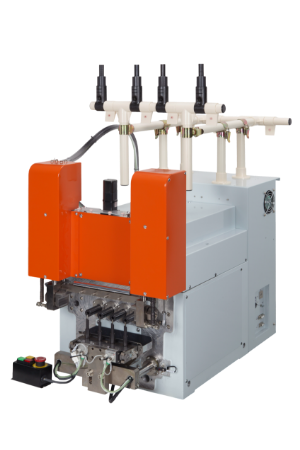

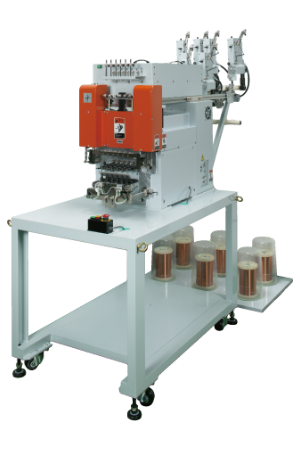

BOS-04-30  width= BOS-0630H(オプション取付)  width= BOS-0430H  width=
BOS-04-50 BOS-0650H(选件安装) BOS-0450H

BOS Series绕线机基本规格

型号 BOS-(轴数)-50 BOS-(轴数)50H (速度规格)
主轴数 1/2/4/6 2/4/6
轴间距 80/40/25 mm 30/40/80 mm
适用线径范围 ※ 1/2軸: ø0.02mm~ø0.5mm
4軸: ø0.02mm~ø0.25mm
6軸: ø0.02mm~ø0.2mm
2軸: ø0.02mm~ø0.5mm
4軸: ø0.02mm~ø0.25mm
6軸: ø0.02mm~ø0.2mm
主轴转数 ※ Max. 4,500rpm(低速)(仅1 2 4轴)
Max. 9,000rpm(标准)
Max. 13,500rpm(高速)
移动范围 X轴(横向移动)+10、-100mm
Y轴:1轴机+70、-40mm
Y轴:2轴机 +40、-40mm
Y轴:4/6轴机 +20、-20mm
Z轴:+10、-70mm
X轴(横向移动):+10、-100mm
Y轴:2轴机+40、-40mm
Y轴:4/6轴机 +20、-20mm
Z轴:+10、-70mm
控制系统 型式:NSC50
输入方式:PC(可编程控制器/绕线程序)
控制轴数 4轴(根据选择,最多可控制14轴)
电源 AC200V ±10% 单相 50/60Hz
消耗电力 约1.4KvA
气源 约0.5MPa以上
机器尺寸 1轴:400(W)×860(D)×720(H)mm
他:480(W)×860(D)×720(H)mm
515(W)×880(D)×600(H)mm
机器重量 1轴:约80kg 他:約100kg 约120kg
※ 主轴最高转数根据线径、线圈规格的不同而有所差异。

BOS360 Series

搭载了新型日特原装控制器,是动作更加高速化的典范。
因使用了日特独有的伺服马达控制张力器、伺服式绞线装置,进一步缩短了周期时间,提高了生产效率。

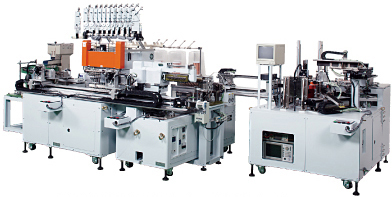

BOS-1250(オプション取付)  width= BOS360-1250DS システムライン例  width=
BOS-1250(选件安装) BOS360-1250DS 系统生产线示例

BOS360 Series 绕线机基本规格

型号 BOS360-0650 BOS360-0850 BOS360-1250
主轴数 6 8 12
轴间距 60mm 45mm 30mm
适用线径范围 ※ ø0.02mm~ø0.5mm ø0.02mm~ø0.42mm ø0.02mm~ø0.5mm
主轴转数 ※ Max. 12,000rpm Max. 9,000rpm
移动范围 X轴(横向往返移动):+20、-70mm
Y轴:+40、-40mm
Z轴:+10、-35mm
X2轴:(控制方式可选择):+100.-10mm(线材固定器数控前后移动)
控制系统 形式:NSC50
输入方式:PC
控制轴数 4轴(根据选择,最多可控制16轴)
电源 AC200V ±10% 单相 50/60Hz AC200V ±10% 3相 50/60Hz
消耗电力 约1.6KvA 约2.4KvA
马达直接驱动主轴类型
气源 约0.5MPa以上
机器尺寸 约550(W)
×800(D)
×660(H)mm
机器重量 约180kg
※ 主轴最高转数根据线径、线圈规格的不同而有所差异。

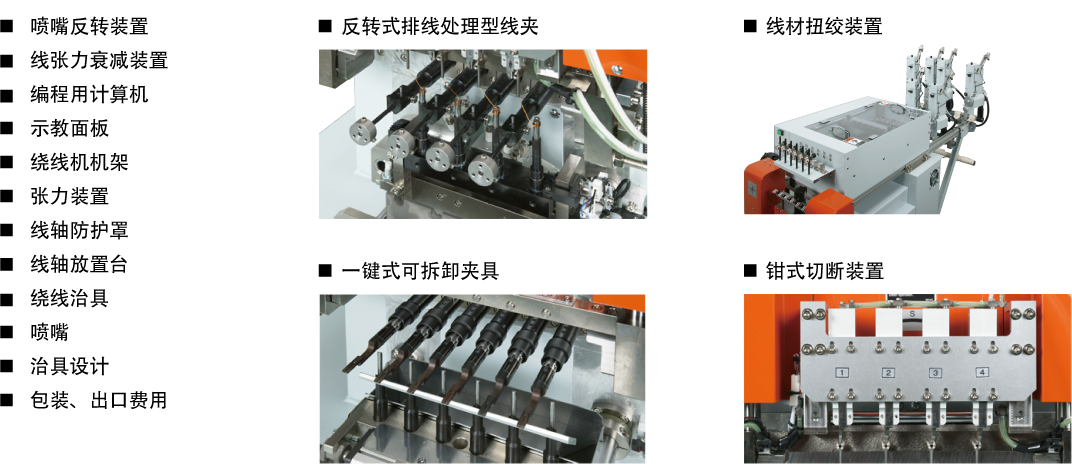

スピンドルダイレクトドライブ仕様  width= ワンタッチ着脱式治具ホルダ  width= ニッパーカッターユニット  width= ワイヤーツイストユニット+パルサーポテンション  width=
马达直接驱动主轴装置 单触式、装卸式治具固定器 剪刀装置 线材固定器&
步进伺服马达控制张力器
